AMR(Automatic Meter Reading) Management System 개요

AMR 시스템은 O.N.E/msp(OpenNetEyes/Management Service Platform)기반의 원격 검침 시스템으로 과금(검침)정보를 원격으로 수집하고 원격검침 인프라(네트워크, 검침 장치, 관리 서버)의 장애정보와 운영 현황을 실기간 또는 주기적으로 감시하며, 원격 검침 인프라의 장애 진단 및 예측을 할 수 있는 각종 분석 자료를 제공하는 3계층(Agent/Local Manager/NMS Manager)으로 구성된 대규모(전국 규모)의 원격 검침 및 인프라 통합 관리 시스템이다.
TCP/IP 표준 망 괸리 프로토콜인 SNMP를 사용하며 트래픽 분산을 위해 관리 인프라의 종류별, 지역별로 분산 관리하는 Local Manager(FrontEndProcessor)에 의해 관리에 필요한 모든 정보를 수집하여 이를 분류 가공하여 NMS Manager로 전송한다. NMS Manager는 Local Manager로부터 수집된 정보를 처리하여 DB에 저장하여 웹 어플리케이션을 통해 운영자에게 운영 현황 및 분석 보고서를 제공한다.
본 제품은 3계층으로 구성되어 있어서 망 규모에 따라 효율적인 시스템을 구축할 수 있으며, Local Manager별로 분산 관리를 하여 트래픽 폭주를 방지할 수 있다. 또한 Local Manager를 이중화(N+1)로 구성하여 시스템의 안정적인 운영환경을 제공한다.
본 AMR 시스템의 플랫폼인 O.N.E/msp는 2001년부터 현재까지 KT 코넷 통합망 관리 시스템, KT 국가 종합망 관리 시스템, 삼성그룹 망 관리 시스템, KTF 전국 영업전산망 및 외환은행 전국지점 망 관리 시스템과 같은 대규모 네트워크 관리 시스템의 플랫폼으로 선정되어 운영되고 있는 검증된 시스템이다.

StreamRules Process 주요기능

  구성관리
  - 장비 및 Local Manager/에이전트현황
  - IP대역관리
  - 검출구성정보 및 Local Manager/에이전트 구성관리

과금(전기, 수도, 가스, 난방, 온수)관리
- 과금 현황 / 이력 / 통계관리

  성능관리
  - 성능 현황 / 이력 / 통계관리
  - IP대역관리

  장애관리
  - 장비 및 Local Manager/에이전트현황
  - IP대역관리
  - 검출구성정보 및 Local Manager/에이전트 구성관리

  운영관리
  - 장애 현황 / 이력 / 통계관리
  - Local Manager/에이전트장애현황

시스템관리
- 환경 / 수집정보 / 장애메일 / SMS / 임계치 설정

보고서
- 과금 / 구성 / 성능 / 장애보고서

이중화
- Local Manager N+1 이중화

ONE/msp for AMR Network

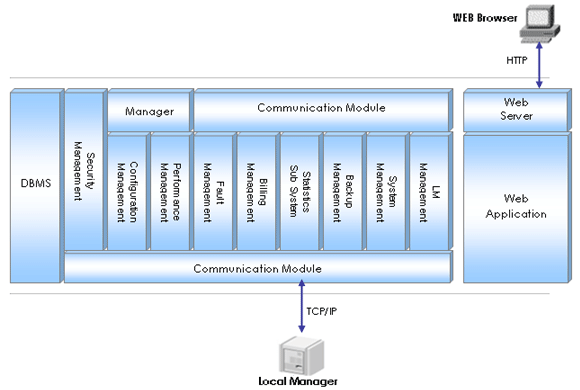

NMS Manager(AMR 서버)
NMS Manager는 Local Manager에서 수집된 과금(검침)정보을 비롯하여 성능, 장애 및 구성데이터를 분석 가공한 후 웹 어플리케이션 서버를 통해 네트워크 운영현황 및 분석 보고서를 운용자에게 제공한다. 또한 폐사가 개발한 SMS Manager/Agent를 기반으로 에이전트와 연동하여 Local Manager의 장애 및 성능현황을 실시간 모니터링 할 수 있다.

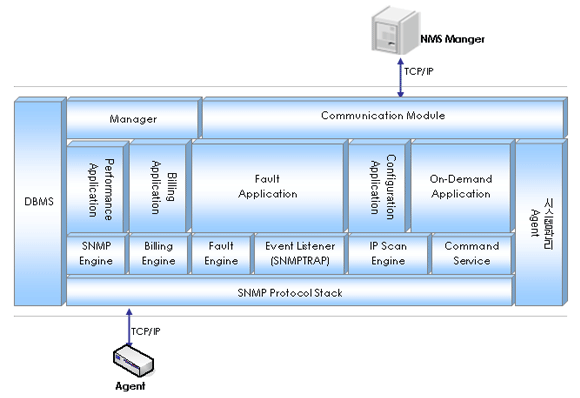

Local Manager(FrontEndProcessor)
Local Manager는 과금(검침), 성능, 장애, 구성 등 Agent로부터 수집할 관리정보(MO)를 TCP/IP기반의 검증된 프로토콜(ONE_IF)를 이용하여 NMS Manager로부터 전송 받고 SNMP를 통하여 에이전트로부터 관리정보를 수집한다. 관리정보 수집엔진과 안정적인 과금(검침)정보수집을 위한 별도의 과금(검침)정보 수집엔진이 탑재되고 각각의 수집주기는 운영자가 설정할 수 있으며, 장애정보는 SNMP-TRAP 이벤트를 통하여 실시간 처리를 제공한다. 구성정보는 IP Scan 엔진을 통해 네트워크에 접속된 Agent를 찾아 편리하게 등록할 수 있다. 또한 Local Manager는 N+1 Active/Standby로 구성되어서 NMS Manager와의 통신, 시스템 장애, 에이전트와의 연동 등에 따라 Active 또는 Standby 상태로 운영되며 NMS Manager에 의해 제어 관리된다.

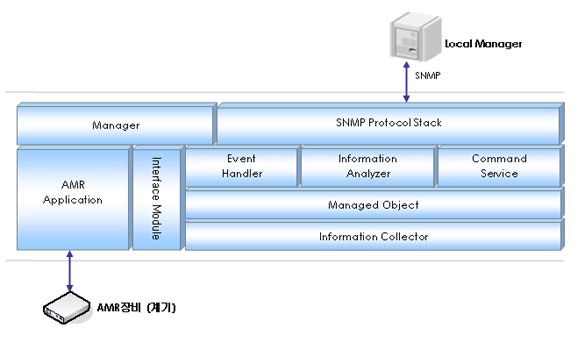

Agent(데이터수집장치)
에이전트는 과금(검침), 성능, 장애 및 구성 정보를 효율적으로 처리하기 위해 각종 계기(전력, 수도, 가스, 온수, 난방)로부터 수집되는 관리 정보들을 Local Manager에서 처리될 수 있는 MO (Managed Object)로 변환한다. 이러한 MO들은 Local Manager전송되며, 장애정보와 같은 실시간 처리가 필요한 정보는 TRAP을 통하여 Local Manager에 즉시 이벤트 정보로 전송되어 운영자에게 메일 또는 휴대폰 문자 정보로 전달 된다.
